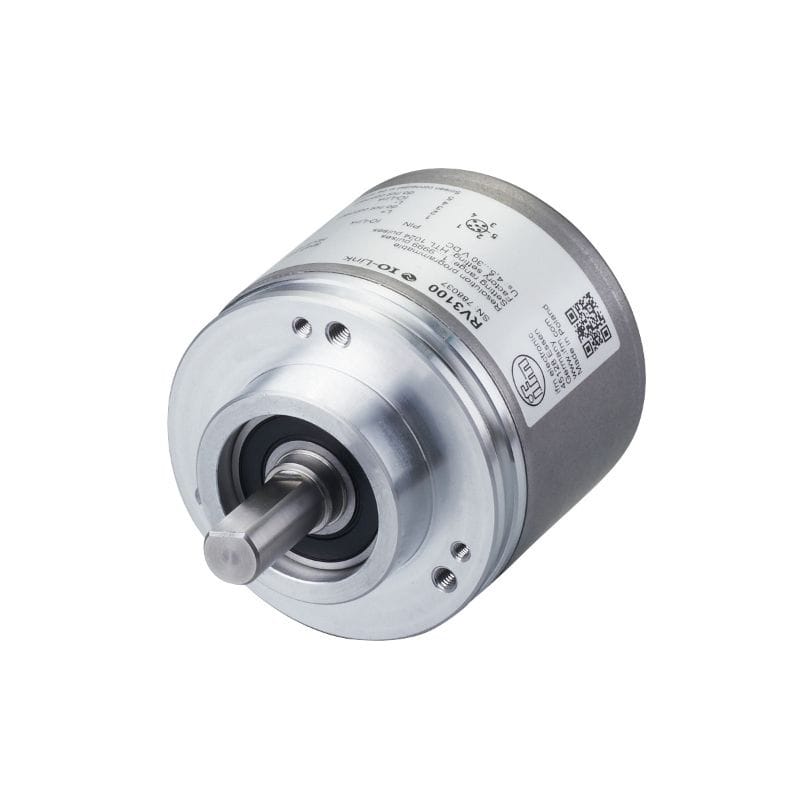

IFM - RV3100
срок поставки 60-90 дней
по запросу
срок поставки 60-90 дней
Бесплатная доставка от 100 000 ₽
Способы оплаты
Банковским переводом, при получении, Сбербанк онлайн
Основные характеристики
Модель
RV3100
Категория
Инкрементные энкодеры
Производитель
IFM
Класс защиты
III
Разрешение
1…10000; (параметризуемый; Заводская настройка: 1024) разрешение
Защита от короткого замыкания
да
Размеры [mm]
Ø 58 / L = 79,5
Температура окружающей среды [°C]
-40…85
Материал
фланец: алюминий; корпус: нерж. сталь (1.4521 / 444)
Степень защиты
IP 65; IP 66; (на корпусе: IP 67; на валу: IP 64)
Рабочее напряжение [V]
4,75…30 DC
Электрическое исполнение
HTL/TTL
MTTF [годы]
292
Потребление тока [mA]
< 150
Защита от переполюсовки
да
Температура хранения [°C]
-40…85
Коммуникационный интерфейс
IO-Link
Время задержки включения питания [s]
0,5
Способ передачи
COM2 (38,4 kBaud)
IO-Link проверка
1.1
Миним.время рабочего цикла [ms]
2,3
SIO режим
да
Функциональный принцип
инкрементальный
Макс. допустимая относительная влажность воздуха [%]
95; (конденсация не допускается)
Заводская настройка
Функция выходного сигнала: HTL (50 mA)
Макс. допустимая токовая нагрузка на каждый выход [mA]
50
Выбор параметров
Разрешение; направление вращения; HTL; TTL
Вес
392
| Характеристика | Значение |
|---|---|
| Исполнение вала | сплошной вал |
| Диаметр вала [mm] | 10 |
| Система обнаружения | магнитный |
| Макс. вращ. электрическая скорость [U/min] | 12000 |
| Частота переключения [kHz] | 1000 |
| Фазовый сдвиг A и B [°] | 90 |
| Точность [°] | 0,1 |
| Макс. оборот, механический [U/min] | 12000 |
| Reference temperature torque [°C] | 20 |
| Исполнение вала | сплошной вал |
| Диаметр вала [mm] | 10 |
| Материал вала | нерж. сталь |
| Макс. аксиальная нагрузка на вал (на конце вала) [N] | 40 |
| Макс. радиальная нагрузка на вал (на конце вала) [N] | 60 |
| Крепежный фланец | фланец типа «clamp» |
| Модель | RV3100 |
| Категория | Инкрементные энкодеры |
| Производитель | IFM |
| Класс защиты | III |
| Разрешение | 1…10000; (параметризуемый; Заводская настройка: 1024) разрешение |
| Защита от короткого замыкания | да |
| Размеры [mm] | Ø 58 / L = 79,5 |
| Температура окружающей среды [°C] | -40…85 |
| Материал | фланец: алюминий; корпус: нерж. сталь (1.4521 / 444) |
| Степень защиты | IP 65; IP 66; (на корпусе: IP 67; на валу: IP 64) |
| Рабочее напряжение [V] | 4,75…30 DC |
| Электрическое исполнение | HTL/TTL |
| MTTF [годы] | 292 |
| Потребление тока [mA] | < 150 |
| Защита от переполюсовки | да |
| Температура хранения [°C] | -40…85 |
| Коммуникационный интерфейс | IO-Link |
| Время задержки включения питания [s] | 0,5 |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Миним.время рабочего цикла [ms] | 2,3 |
| SIO режим | да |
| Функциональный принцип | инкрементальный |
| Макс. допустимая относительная влажность воздуха [%] | 95; (конденсация не допускается) |
| Заводская настройка | Функция выходного сигнала: HTL (50 mA) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 50 |
| Выбор параметров | Разрешение; направление вращения; HTL; TTL |
| Вес | 392 |
