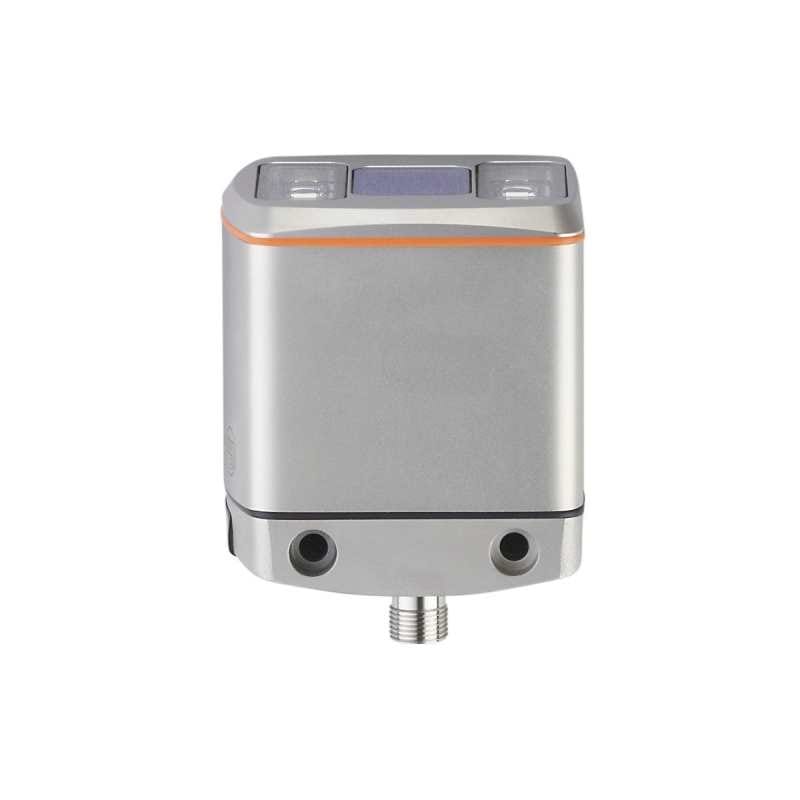

IFM - O3D313
срок поставки 60-90 дней
по запросу
срок поставки 60-90 дней
Бесплатная доставка от 100 000 ₽
Способы оплаты
Банковским переводом, при получении, Сбербанк онлайн
Основные характеристики
Модель
O3D313
Категория
3D-камеры
Производитель
IFM
Применение
вывод 3D данных изображения
Класс защиты
III
Защита от перегрузки
да
Защита от короткого замыкания
да
Размеры [mm]
72 x 65 x 82,6
Упаковочная величина
1 шт.
Температура окружающей среды [°C]
-10…50
Материал
корпус: нерж. сталь (1.4404 / 316L), фронтальная оптика: PMMA, Функции дисплея: PA (полиамид)
Степень защиты
IP 65, IP 67, IP 69K
Рабочее напряжение [V]
20,4…28,8 DC, (EN 61131-2)
Функция выходного сигнала
24 V PNP/NPN, (EN 61131-2)
Дисплей
Функция
ЭMC
DIN EN 61000-6-4
MTTF [годы]
45,02
Потребление тока [mA]
< 2400, (пиковый ток импульсный, типичное значение: 420, максимальное значение: 1600)
Комплект поставки
Карта памяти USB с программным обеспечением и документацией
Температура хранения [°C]
-40…85
Ударопрочность
DIN EN 60068-2-27
Тип защиты от короткого замыкания
тактовый
Количество входов и выходов
Количество цифровых выходов: 2
Рабочее расстояние срабатывания [mm]
300…8000
Коммуникационный интерфейс
Ethernet
Количество цифровых выходов
2, (конфигурируемый)
Состояние выхода
2 x светодиод, жёлтый OUT 1 OUT 2
Виброустойчивость
DIN EN 60068-2-6
Макс. допустимая токовая нагрузка на каждый выход [mA]
100
Протокол
TCP/IP
Выбор параметров
с помощью ПК с ifm Vision Assistant или XML-RPC
Скорость передачи
10, 100
Вес
1189
| Характеристика | Значение |
|---|---|
| Разрешение изображения 3D [px] | 352 x 264 |
| Угол обзора 3D [°] | 60 x 45, (номинальное значение без коррекции искажений объектива) |
| Макс. скорость считывания [Hz] | 25 |
| Мощность [W] | 10, (типичное значение) |
| Датчик изображения | PMD 3D ToF-Chip |
| Встроенная подсветка | да, (Инфракрасный: 850 nm невидимое излучение светодиод) |
| Триггер | 24 V PNP/NPN (IEC 61131-2 Typ 3) |
| Примечание к рабочему расстоянию | размер объекта: 200 x 200 mm |
| Разрешение изображения 3D [px] | 352 x 264 |
| Угол обзора 3D [°] | 60 x 45, (номинальное значение без коррекции искажений объектива) |
| Макс. скорость считывания [Hz] | 25 |
| Диапазон измерения [m] | < 30 |
| Стандарт передачи | 10Base-T, 100Base-TX |
| Заводские настройки | IP-адресс: 192.168.0.69 |
| Макс. защищенность от внешней засветки [klx] | 8, (с уменьшенной точностью измерения и повторяемостью: < 100) |
| DIN EN 61000-6-2 | Помехоустойчивость / промышленные среды |
| DIN EN 60068-2-27 | 40 г / (6 ms) повторяющийся |
| DIN EN 60068-2-64 | 2,3 г RMS / (10…500 Hz) |
| Фотобиологическая безопасность | исключенная группа, (DIN EN 62471) |
| Электробезопасность | DIN EN 61010-2-201 |
| Разъем: 1 x M12 | |
| Разъем: 1 x M12 | |
| без коррекции искажений объектива | |
| диапазон измерения / расстояния [m] | Длина [m] |
| 0,50 | 0,40 |
| 1,00 | 0,80 |
| 2,00 | 1,60 |
| 3,00 | 2,40 |
| 4,00 | 3,20 |
| 5,00 | 4,00 |
| Модель | O3D313 |
| Категория | 3D-камеры |
| Производитель | IFM |
| Применение | вывод 3D данных изображения |
| Класс защиты | III |
| Защита от перегрузки | да |
| Защита от короткого замыкания | да |
| Размеры [mm] | 72 x 65 x 82,6 |
| Упаковочная величина | 1 шт. |
| Температура окружающей среды [°C] | -10…50 |
| Материал | корпус: нерж. сталь (1.4404 / 316L), фронтальная оптика: PMMA, Функции дисплея: PA (полиамид) |
| Степень защиты | IP 65, IP 67, IP 69K |
| Рабочее напряжение [V] | 20,4…28,8 DC, (EN 61131-2) |
| Функция выходного сигнала | 24 V PNP/NPN, (EN 61131-2) |
| Дисплей | Функция |
| ЭMC | DIN EN 61000-6-4 |
| MTTF [годы] | 45,02 |
| Потребление тока [mA] | < 2400, (пиковый ток импульсный, типичное значение: 420, максимальное значение: 1600) |
| Комплект поставки | Карта памяти USB с программным обеспечением и документацией |
| Температура хранения [°C] | -40…85 |
| Ударопрочность | DIN EN 60068-2-27 |
| Тип защиты от короткого замыкания | тактовый |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Рабочее расстояние срабатывания [mm] | 300…8000 |
| Коммуникационный интерфейс | Ethernet |
| Количество цифровых выходов | 2, (конфигурируемый) |
| Состояние выхода | 2 x светодиод, жёлтый OUT 1 OUT 2 |
| Виброустойчивость | DIN EN 60068-2-6 |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Протокол | TCP/IP |
| Выбор параметров | с помощью ПК с ifm Vision Assistant или XML-RPC |
| Скорость передачи | 10, 100 |
| Вес | 1189 |
