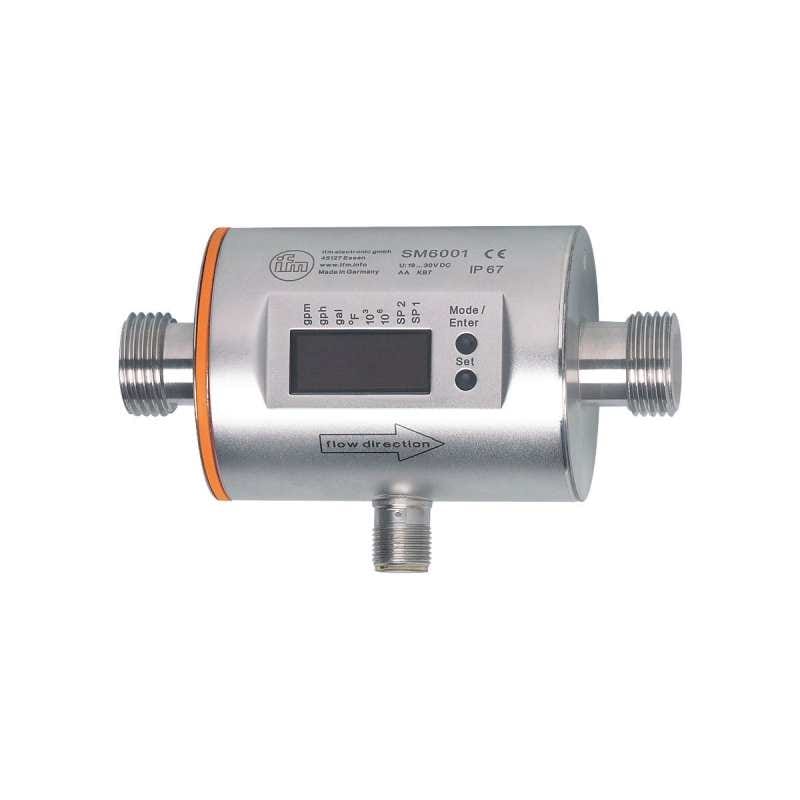

IFM - SM6001
срок поставки 60-90 дней
по запросу
срок поставки 60-90 дней
Бесплатная доставка от 100 000 ₽
Способы оплаты
Банковским переводом, при получении, Сбербанк онлайн
Основные характеристики
Модель
SM6001
Категория
Магнитно-индуктивные датчики потока
Производитель
IFM
Точность
± 4,5 (Q > 0,26 gpm)
Применение
Суммирующая функция, для общепромышленного применения
Выходной сигнал
коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый)
Класс защиты
III
Разрешение
0,5 gph
Защита от перегрузки
да
Защита от короткого замыкания
да
Упаковочная величина
1 шт.
Материал
нерж. сталь (1.4404 / 316L), PBT-GF20, PC, FKM, TPE
Степень защиты
IP 67
Рабочее напряжение [V]
18…30 DC, (в соответствии с EN 50178 SELV/PELV)
Функция выходного сигнала
нормально открытый / нормально закрытый, (параметризуемый)
Электрическое исполнение
PNP/NPN
Дисплей
Дисплей
ЭMC
DIN EN 60947-5-9
MTTF [годы]
160
Потребление тока [mA]
95, (24 V)
Защита от переполюсовки
да
Особенности
позолоченные контакты
Подключение к процессу
резьбовое соединение G 1/2 DN15 плоское уплотнение
Ударопрочность
DIN IEC 68-2-27
Примечания
MW = Измеренное значение
Тип защиты от короткого замыкания
тактовый
Количество входов и выходов
Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения
1,5…396 gph
Коммуникационный интерфейс
IO-Link
Среда
Электропроводящие жидкости, Вода, жидкости на водной основе
Материалы корпуса в контакте с изм. средой
нерж. сталь (1.4404 / 316L), PEEK, FKM
Способ передачи
COM2 (38,4 kBaud)
IO-Link проверка
1.1
Предел прочности по давлению [bar]
16
Наиб.нагрузка [Ω]
500
Профили
Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим
да
Аналоговый выход по току [mA]
4…20, (масштабируемый)
Поддерживаемые DeviceID
Режим работы
Стандарт SDCI
IEC 61131-9
Мин. сопротивление изоляции [MΩ]
100, (500 V DC)
Точка срабатывания SP
3,5…396,5 gph
Состояние выхода
2 x светодиод, жёлтый
Виброустойчивость
DIN IEC 68-2-6
Точка сброса rP
1,5…394 gph
Повторяемость [% диапазона]
± 0,2% MEW
Время отклика [s]
0,15, (dAP = 0, T19)
Измеренные значения
буквенно-цифровой дисплей, 4-значный
Динамика реакции срабатывания T05 / T09 [s]
T09 = 20 (Q > 0,26 gpm)
Соединение датчика
Разъем: 1 x M12, Контакты: позолоченый
Аналоговый выход по напряжению [V]
0…10, (масштабируемый)
Мин. сопротивление нагрузки [Ω]
2000
Демпфирование коммутационного выхода dAP [s]
0…5
MAWP (для применения в соответствии с CRN) [bar]
17,7
Программируемое время задержки dS, dr [s]
0…50
Диапазон индикации
-475,5…475,5 gph
Вес
546
| Характеристика | Значение |
|---|---|
| Установка | подключение к трубе при помощи адаптера |
| Примечание к среде | электропроводность: ≥ 20 µS/cm |
| Температура измеряемой среды [°F] | 14…158 |
| Предел прочности по давлению [psi] | 232 |
| Входы | сброс счетчика |
| Импульсный выход | Расходомер |
| Начальная точка аналогового сигнала, ASP | 0…318 gph |
| Конечная точка аналогового сигнала, АЕР | 78…396 gph |
| Ширина шага | 0,5 gph |
| Значение импульса | 0,01…30 000 000 gal |
| Длина импульса [s] | 0,01…2 |
| Диапазон измерения [°F] | -4…176 |
| Разрешение [°F] | 0,1 |
| Точка срабатывания SP [°F] | -2,5…176 |
| Точка сброса rP [°F] | -3,5…175 |
| Aналоговая пусковая точка [°F] | -4…140,5 |
| Aналоговая конечная точка [°F] | 31,5…176 |
| С шагом в [°F] | 0,5 |
| Точность (в диапазоне измерения) | ± (0,8 % MW + 0,5 % MEW) |
| Температура окружающей среды [°F] | 14…140 |
| Температура хранения [°F] | -13…176 |
| программирование | буквенно-цифровой дисплей, 4-значный |
